1.1 系统概述
1.1.1 智能 PLC 介绍

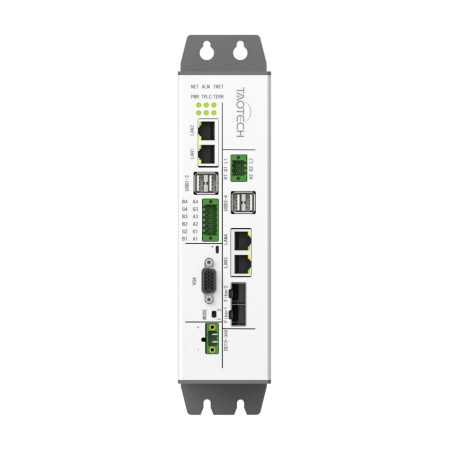

TAC-E400 智能 PLC 包含传统 PLC 功能 ，可编程逻辑控制和运动控制 ，支持多种工控总线协议 ，同时智能 PLC 还包含了工业物联和远程访问功能 ，基于 4G① 网络也可作为智能边缘控制设备连接物联网平台。
TAC-E400 智能 PLC 包含常见的总线协议 ，如 EtherCAT 、ModbusTCP 、ModbusRTU和 CAN ，支持 Codesys V3.5 SP18 版本及以上编程平台 ，支持 IEC61131-3 编程语言标准。
注： ①表示该功能需额外选配。
1.1.2 应用领域
TAC-E400 主要应用于逻辑控制场景，基于不同的工业总线连接远程 IO、运行控制逻辑算法、控制现场设备。同时，扩展工业物联网功能后，可支持远程访问功能，为开发人员提供远程调试功能。
1.2 产品概述
1.2.1 产品功能
本产品实现 PLC 功能的同时 ，可扩展支持工业物联功能 ，可作为传统的工业 PLC、运动控制器和边缘计算控制器。 同时支持多种工业总线协议 ，支持多种 IO 及伺服变频器等执行器件。
1.2.2 产品特点
网络接口丰富 ：本产品支持 ModbusTCP、EtherCAT、ModbusRTU、CAN 协议 ，支持四路 485 接口、 四路工业以太网接口、 四路 USB2.0 接口、两路 CAN-bus 接口；
基于国产飞腾 ARM64 位 4 核处理器 E2000Q 的无风扇控制器，主频最高至 1.8GHz，内存容量为 8GB ，板载 32G EMMC 存储 ， 内部集成mSATA 插槽支持存储扩展 ，在拥有强大运算能力的同时保持了低功耗特性 ，并设计了快速安装和维护方案；
无风扇工业控制器设计采用单路 15 ～36V 宽压直流电源输入方案 ，为适应复杂工业现场要求增加了过流、过压、浪涌和反接保护措施。 同时配备四路 100/1000M 自适应工业以太网接口，一路miniPCIe 扩展插槽支持 4G 扩展 ，四路 USB2.0 接口。便于用户实现远程监控 ，是面向工业现场信号采集和对现场及远程设备控制的理想选择；
无风扇工业控制器壳体采用钣金结构，外形小巧兼顾刚性，无风扇和全封闭的结构能够有效防止粉尘、灰尘等进入，保证主机能够长时间可靠的运行于工业现场，无需频繁的清洁维护。
1.3 技术参数
1.3.1 硬件参数
硬件技术参数 | |
产品型号 | TAC-E400 |
产品功能 | 智能 PLC |
产品尺寸（高*宽*深） | 265.4mm*62.5mm*158.0mm |
产品重量 | ≤2500g |
CPU | 飞腾腾珑 E 系列 4 核处理器 E2000，双核@1.8GHz + 双核@1.5GHz |
主频 | 最快 1.8GHz |
内存 | 8GB |
存储 | EMMC 32G + 1 路 mSATA 扩展插槽 |
供电 | 15-36VDC |
散热方式 | 无风扇自冷 |
工作温度 | -25℃ ~ 65℃ |
存储温度 | -40℃ ~ 85℃ |
相对湿度 | 95%；无凝结 |
震动 | 50～500Hz, 1.5G&, 0. 19mm 峰值 |
冲击 | 10G/peak (11ms sec),半正弦波 |
防护 | IP20 |
安装方式 | DIN35 导轨安装/壁挂式 |
网口 | 4 路 1000M 以太网 ，其中 2 路支持 Combo 功能复用光纤接口 |
串口 | 4 路 RS485 |
CAN | 2 路 CAN-bus 接口 ，支持 CAN |
USB | 4 路 USB2.0 |
显示 | 标准 DB15 VGA 显示接口 |
光口 | 2 路 Fiber 光口 |
LED 灯 | 1 个红色电源指示灯+5 个用户自定义红绿双色指示灯 |
看门狗 | 硬件看门狗 |
1.3.2 PLC 技术参数
PLC 技术参数 | |
产品型号 | TAC-E400 |
编程环境 | Codesys 3.5 SP18 及以上 |
编程语言 | IL、LD、ST、FBD、CFC、SFC |
支持总线 | EtherCAT、Profinet、CAN、ModbusTCP、ModbusRTU |
掉电缓存区 | 支持后期扩展 |
HMI | 支持网页可视化 |
